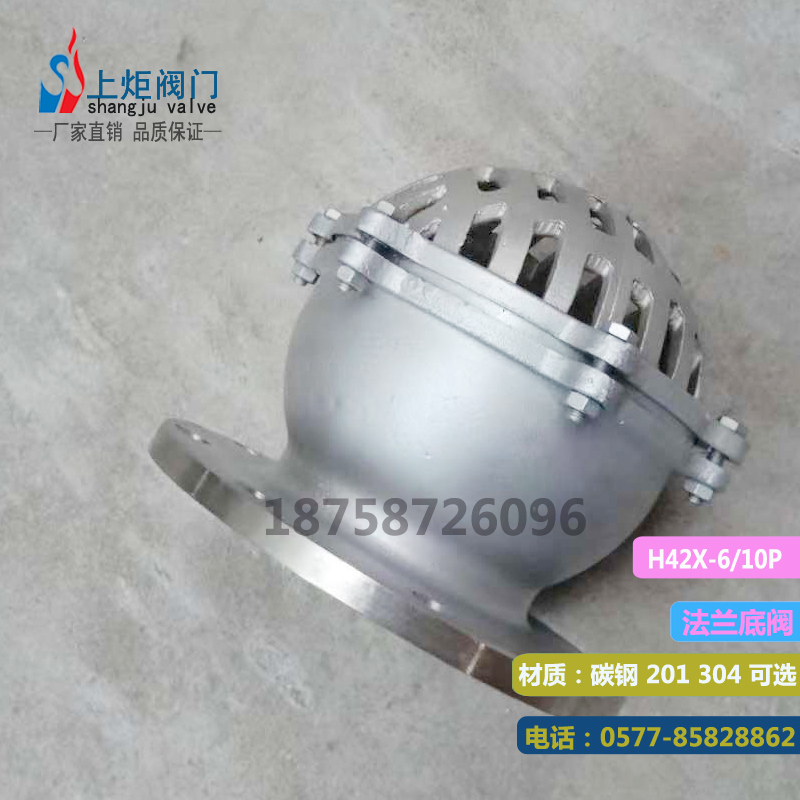

产品名称：不锈钢法兰底阀
产品类型：不锈钢底阀系列
产品介绍：
公称压力：PN0.25MPa 类型(通道位置)：直通式
公称通径：DN15～DN350
适用介质：水、油、及非腐蚀性介质
连接形式：法兰 用途：止回
不锈钢底阀适用温度：≤50℃
零部件及配件：阀体 标准：国标
主要部件材料：灰铸铁、丁 腈橡胶
H42X/w水泵底阀
底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.
底阀结构与原理:
底阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.
升降式底阀性能规范：
公称压力：PN0.25MPa
公称通径：DN15～DN350
适用介质：水、油、及非腐蚀性介质
适用温度：≤50 o C
主要部件材料：灰铸铁、丁腈橡胶
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992
