1、结构简介

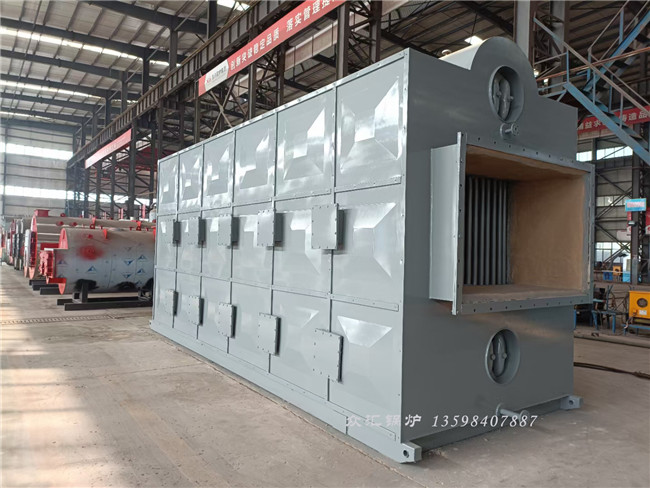

新型DZL系列蒸汽锅炉为单锅筒纵置式水火管锅壳式锅炉，燃烧设备为链条炉排。炉膛左右两侧水冷壁为辐射受热面，炉膛两翼为对流受热面，锅筒内布置螺纹烟管（φ57×3.5）对流受热面，炉墙采用耐热混凝土整体浇注捣制成型新工艺，锅炉主机外侧为立体形护板外壳。DZL4-1.25-SCII生物质蒸汽锅炉 4吨链条炉排燃煤锅炉

锅炉本体在总体结构上采用上置锅筒，水冷壁管和集箱左右对称布置的形式。锅筒由φ1428×16的筒体和φ1400×14的前后管板组焊而成。水冷壁管为φ51×3.5 GB3087-2008，集箱为φ159×6 GB3087-2008，下降管为φ133×6 GB3087-2008. 该锅炉炉膛布置合理，燃烧效率高。DZL4-1.25-SCII生物质蒸汽锅炉 4吨链条炉排燃煤锅炉

该系列锅炉采用如：拱型管板、螺纹烟管等，解决了锅壳式锅炉的管板裂纹，水冷壁爆管、热效率低、出力不足、煤质适应性差等问题。DZL4-1.25-SCII生物质蒸汽锅炉 4吨链条炉排燃煤锅炉
