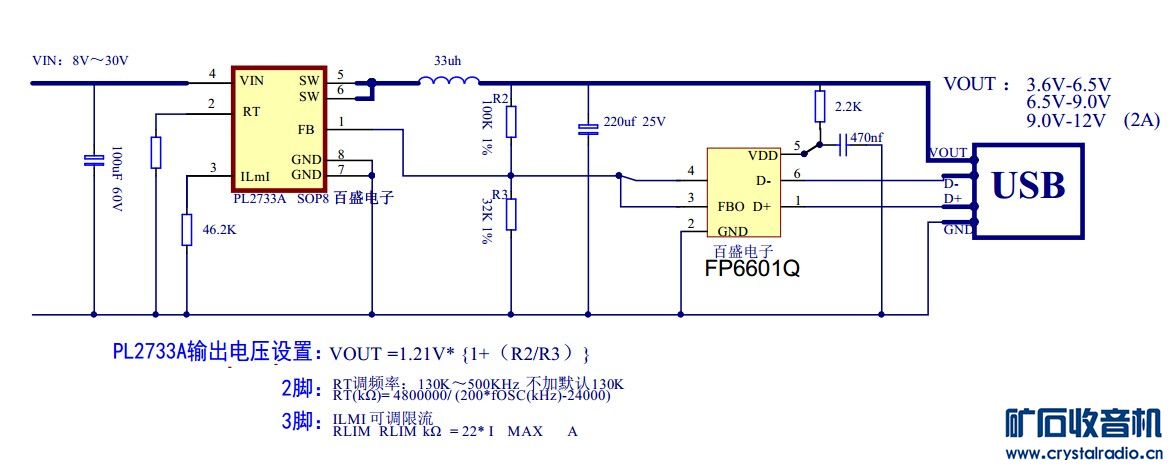

QC3.0，QC2.0，FCP(华为海思快充)快充车载充电器方案
特点：支持QC3.0,QC2.0快充。
支持华为海思快充FCP
支持智能识别充电（三星，苹果，BC1.2）
PL2733A智能关断：当输入电压超过30V时，IC自动关闭，不会造成IC过压烧坏IC的情况。 PL2733A 车充IC占空比：100%。
FP6601Q快充识别IC集成了：QC3.0，QC2.0，FCP，智能识别充电（三星，苹果，BC1.2）
PL2733A+FP6601Q代理：
深圳市百盛新纪元半导体有限公司
3 分钟前 上传
下载附件 (64.77 KB)降低 EMI 措施：
1，在 SW 开关脚上，对地串上 10 欧电阻与 0.01uf 电容。
PCB 设计注意事项：
1，在设计时，电感与 PL2733A 尽量分开些距离，在连线时在保证足够的通过电流的情况下，尽量细些，
以免电感热量回传给 PL2733A，导致 PL2733A 过热保护。
2， FB 反馈电阻尽量靠近 PL2733A 线路，尽量不要靠 PCB 板最外边，最好用地线与板边隔离。在 Layer 板
中 FB 线路尽量不过长，不能经过电感中间。尽量从干扰少的地方走线
3，单面板设计时，可以增加焊盘，利用波峰焊焊接时，增加焊盘上锡量来保证良好散热。
4，双面板设计，要增加过孔，利用顶面及底面充分散热。
5， D+,D-线尽量等长。尽量从干扰信号少的地方走线。 Cvdd： 470nF,电容的地要接纯净的地。不能是信号
地，如变压器等干扰信号较大的地。
6， FP6601Q 外围尽量靠近 FP6601Q。
