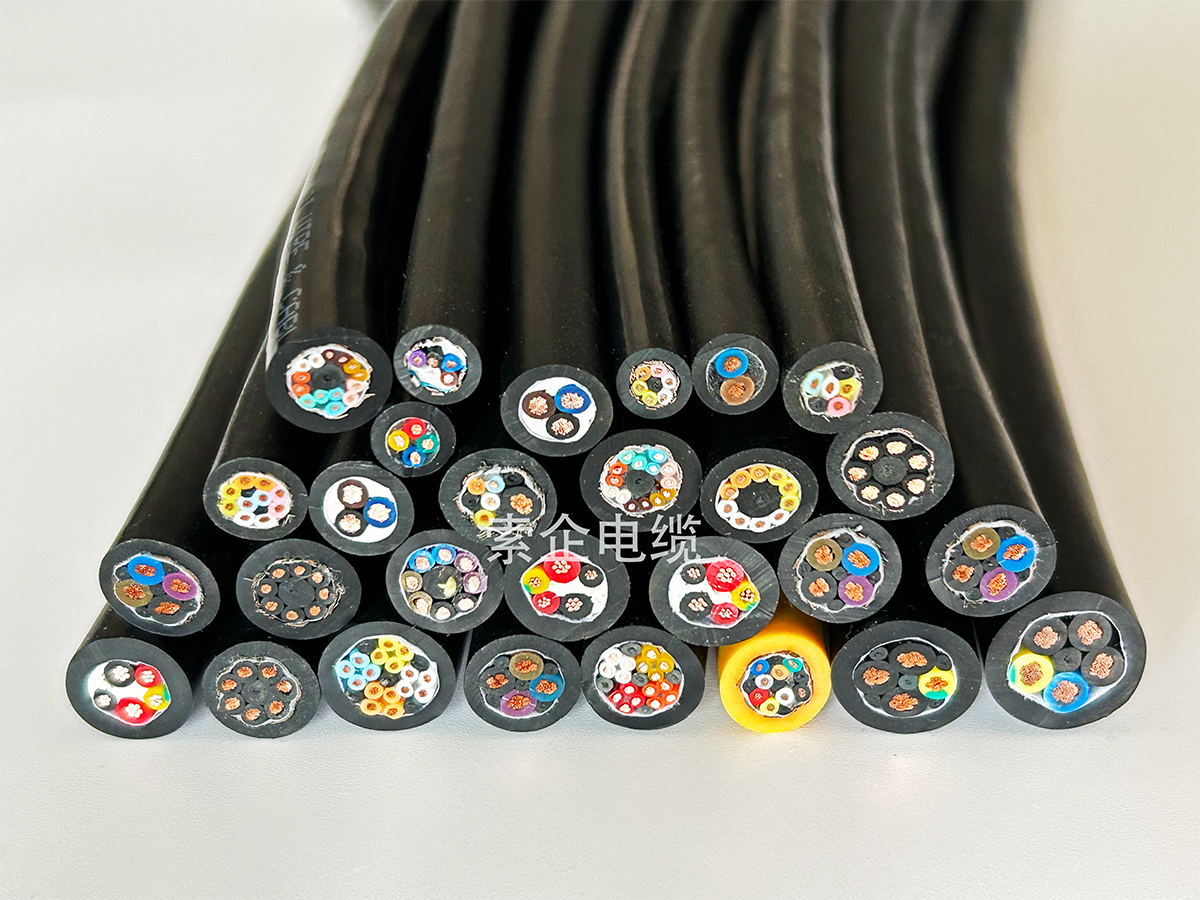

高柔性拖链电缆
一、核心特性
-
机械性能
-
弯曲半径：≥5倍电缆直径（常规工况）
-
循环寿命：耐弯曲＞1000万次（加强型设计）
-
抗拉强度：耐磨层+机械外力防护
-
-
环境耐受
-
温度范围：-30℃至+90℃（移动安装）
-
防护等级：
✔️ 防紫外线（户外适用）
✔️ 防油污（浅水/油液环境）
✔️ 防潮（潮湿环境专用）
-
-
电气性能
-
绝缘电阻：＞20GΩ·cm
-
额定电压：
▸ 0.5mm²以下：300/300V
▸ ≥0.5mm²：300/500V 450/750 0.6/1KV
-
二、技术参数表
| 项目 | 技术规范 | 选配选项 |
|---|---|---|
| 导体 | 多股超细无氧铜丝绞合.符合VDE 0295第6类导体结构 | 可选镀锡铜丝 |
| 绝缘材料 | 混合PVC（PE/TPE/TPEE） | 防静电/耐高温特殊版本 |
| 护套材料 | 丁腈/PUR混合材质 | 颜色可定制 |
| 接地设计 | 3芯以上含黄绿接地线 | 无接地线可选 |
三、结构设计
-
导体结构
-
多股超细精绞（防扭设计）
-
符合VDE 0295 Class 6标准
-
-
绝缘层
-
混合弹性体材料（防粘连表面处理）
-
-
护套层
-
丁腈/PUR复合材质（耐磨+耐折弯）
-
可定制颜色
-
