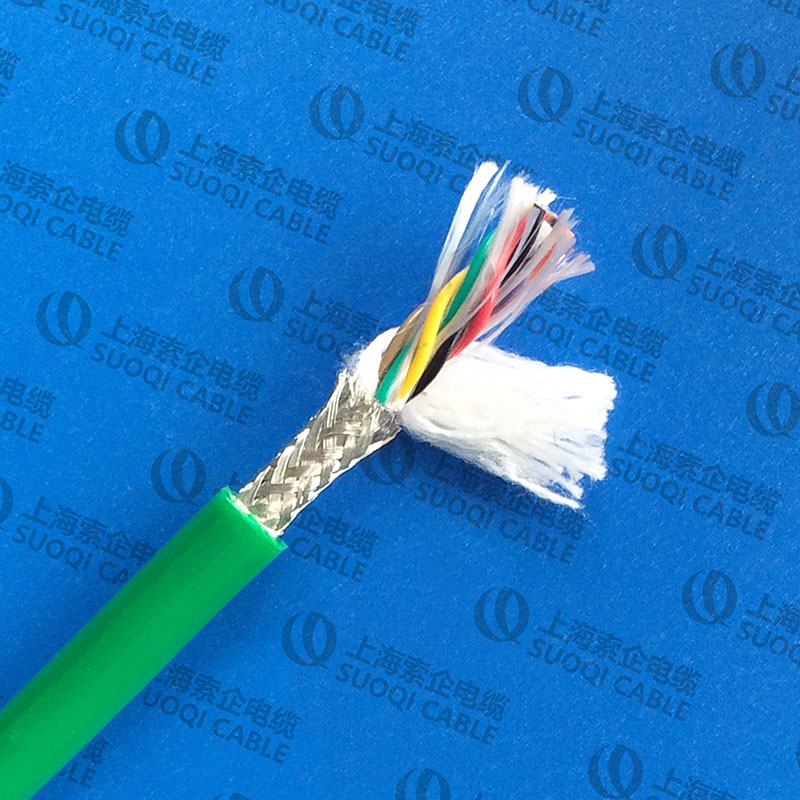

TRVVSP双绞屏蔽高柔性拖链电缆
一、核心特性
机械性能
▸ 弯曲半径：≥5倍电缆直径（常规工况）
▸ 循环寿命：耐弯曲＞1000万次（加强型设计）
▸ 抗拉强度：耐磨层+耐折弯
环境耐受
▸ 温度范围：-30℃至+90℃（移动安装）
▸ 防护等级：
✔️ 防紫外线（户外适用）
✔️ 防油污（浅水/油液环境）
✔️ 防潮（潮湿环境专用）
电气性能
▸ 绝缘电阻：＞20GΩ·cm
▸ 额定电压：
▸ 0.5mm²以下：300/300V
▸ ≥0.5mm²：300/500V
▸ 屏蔽效能：镀锡铜丝编织
二、技术参数表
| 项目 | 技术规范 | 选配选项 |
|---|---|---|
| 导体 | 多股超细无氧铜丝绞合（VDE 0295 Class 6） | 可选镀锡铜丝 |
| 绝缘材料 | 混合PVC（PE/TPEE） | 可选择 |
| 屏蔽设计 | 镀锡铜丝编织（覆盖率≥85%） | 铝箔+镀锡编织屏蔽 |
| 护套材料 | 混合丁腈/PUR材质 | 防油污防紫外线 |
| 颜 色 | 可定制 | 可定制 |
三、结构设计
-
导体结构
▸ 超细精绞（防扭设计）
▸ 符合VDE 0295 Class 6标准 -
绝缘层
▸ 混合PVC材料（防粘连表面处理） -
屏蔽层
▸ 线对双绞屏蔽（抗干扰设计）
▸ 镀锡铜丝编织（密度≥85%）也可按要求定制 -
护套层
▸ 丁腈/PUR复合材质
▸ 颜色：可定制
